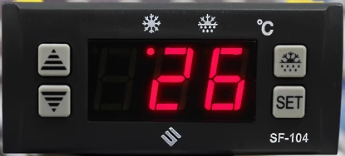

尚方SF-104操作說明書

一、功能特點
◇小型一體化智能控制，可直接控制一匹以內(含一匹)壓縮機。
◇溫度顯示/溫度控制/手動、自動電熱化霜/蒸發器風扇控制/時間、溫度終止化霜;/設定記憶/參數鎖定/自診斷
二、技術參數
1、外置密封變壓器輸出：交流12V  (一只變壓器只能配一臺溫控器使用)
2、感溫探頭：NTC，二條(庫溫、化霜控制),2米長(不分正負)
3、溫度顯示范圍：-45～66℃(-45～150℉)   精度：±1℃(±2℉)
4、控制溫度范圍：-45～45℃(-45～120℉)   出廠值：0℃(32℉)
5、外觀尺寸：77mm (長)×35mm (寬)×60mm (深) 開孔尺寸：71mm (長)×29mm ( 寬 )
6、工作環境溫度：-10～60℃(14～140℉);  相對濕度：20%～90%(無結露)
7、繼電器觸點容量：
◇壓縮機：常開20A/250VAC (可直接用于1匹壓縮機，超過要接交流接觸器)
◇化霜發熱絲：常開10A/250VAC (可直接用于1千瓦負載，超過要接交流接觸器)
◇蒸發器風扇：常開5A/250VAC
三、面板操作
1、控制溫度(停機溫度)調節：按 SET 鍵閃爍顯示控制溫度，再按△或▽鍵變更數值并記憶。按 SET 鍵退出調節狀態顯示庫溫；如不按任何鍵，六秒后恢復顯示庫溫。 (控制溫度調節范圍：參數E1~E2)
2、手動進入/停止化霜：按鍵持續六秒后，可進入化霜狀態或停止化霜。
3、顯示化霜探頭溫度：按△鍵持續六秒后，閃爍顯示化霜探頭溫度，六秒后恢復顯示庫溫。
4、制冷指示燈：制冷過程中，制冷燈亮；恒溫狀態制冷燈滅；延時過程中，制冷燈閃爍。
5、化霜指示燈：化霜過程中，化霜燈亮�；�霜后溫度延時顯示過程中，化霜燈閃爍。
6、參數設定：
◇按 SET 鍵持續六秒后，進入?yún)��?shù)設定，同時閃爍顯示 E1；
◇再按 SET 鍵改變參數選擇，依序顯示E2、E3、E4、E5、E6、F1、F2、F3、F4、F5、C1；
◇按△或▽鍵，可顯示該參數的數值并修改、存儲數據：
◇六秒內未再按任何鍵，返回正常操作模式。

參數	功   能	設定范圍	出廠值
E1	最低控制溫度	-45℃/-45℉ ～ 控制溫度	-35℃ -31℉
E2	最高控制溫度	控制溫度～45℃/120℉	20℃ 68℉
E3	溫度回差	1～10℃ 1～18℉	4℃ 7℉
E4	延時啟動時間	0～10分鐘	2分鐘
E5	庫溫探頭校正	-20～20℃ -36～36℉	0
E6	化霜探頭校正	-20～20℃  -36～36℉	0
F1	化霜時間	1～60分鐘	20分鐘
F2	化霜間隔	0～24小時	6小時
F3	化霜終止溫度	0～40℃  32～104℉	8℃  46℉
F4	化霜時溫度顯示	0=庫溫正常顯示 1=化霜開始時的 溫度	0
F5	風扇控制	0=和壓縮機同步 1=一直運行(化霜 時除外)	0
C1	溫度單位	℃=攝氏 ℉=華氏	℃

8、恢復出廠設定值：同時按住△鍵和▽鍵六秒，閃爍顯示“888”。此時所有參數和控制 溫度恢復成出廠值，六秒后返回正常操作方式。
9、參數鎖定：按▽鍵持續六秒，閃爍顯示“0FF”  表示鎖定，顯示 “ON” 表示解除鎖定。 鎖定功能生效后，參數只能查看不能更改�？販卣{(diào)節仍有效。(出廠值“ON”)
四、功能說明
1、溫度控制：
◇壓縮機經過延時后，當庫溫大于(控制溫度+溫度回差),壓縮機啟動。庫溫小于控制 溫度，壓縮機停止。
◇ 為保護壓縮機，壓縮機每次停止的時間必須超過延時時間 (E4 參數)才能重新啟動。
2、電熱化霜功能：
◇只有在化霜探頭溫度小于化霜終止溫度 (F3 參數)時才能進入化霜，接通發熱絲。
◇工作了一個化霜間隔的時間后自動進入化霜狀態。如化霜探頭溫度小于化霜終止溫度， 化霜指示燈亮，壓縮機停止，發熱絲工作，蒸發器風扇停止。
◇ 當化霜探頭溫度大于化霜終止溫度；或化霜時間到，則退出化霜狀態。發熱絲停止工作， 經過兩分鐘的滴水時間后進入正�？販胤绞�，如庫溫大于(控制溫度+溫度回差),壓  縮機啟動。 一分鐘后蒸發器風扇工作。
◇當化霜間隔設置為“00”時，取消自動化霜功能。
3、化霜時鎖定庫溫顯示：
當設定參數F4=1 時，在化霜過程中鎖住庫內溫度，顯示化霜開始時的溫度�；�霜結束后， 庫溫顯示延時20分鐘(或達到控制溫度)后，才恢復正常顯示，延時過程中化霜燈閃爍。
4、非正常工作模式：
◇庫溫探頭短路或高溫超限(大于66℃/150℉)顯示“HH”；庫溫探頭開路或低溫超限(小   于-45℃/-45℉) 顯示“LL”。此時進入定時工作模式，壓縮機運行30分鐘，停止15分鐘。
◇化霜探頭短路、開路或超限，則終止化霜狀態只受化霜時間控制。

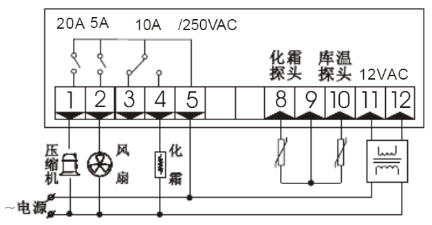

5、接線圖：
